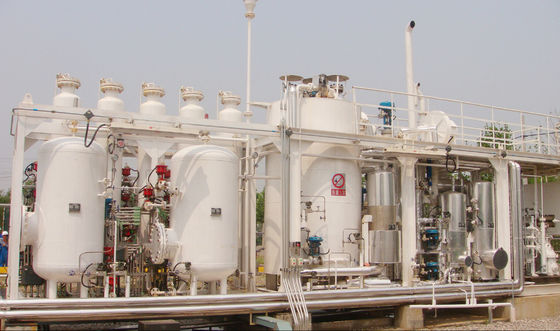

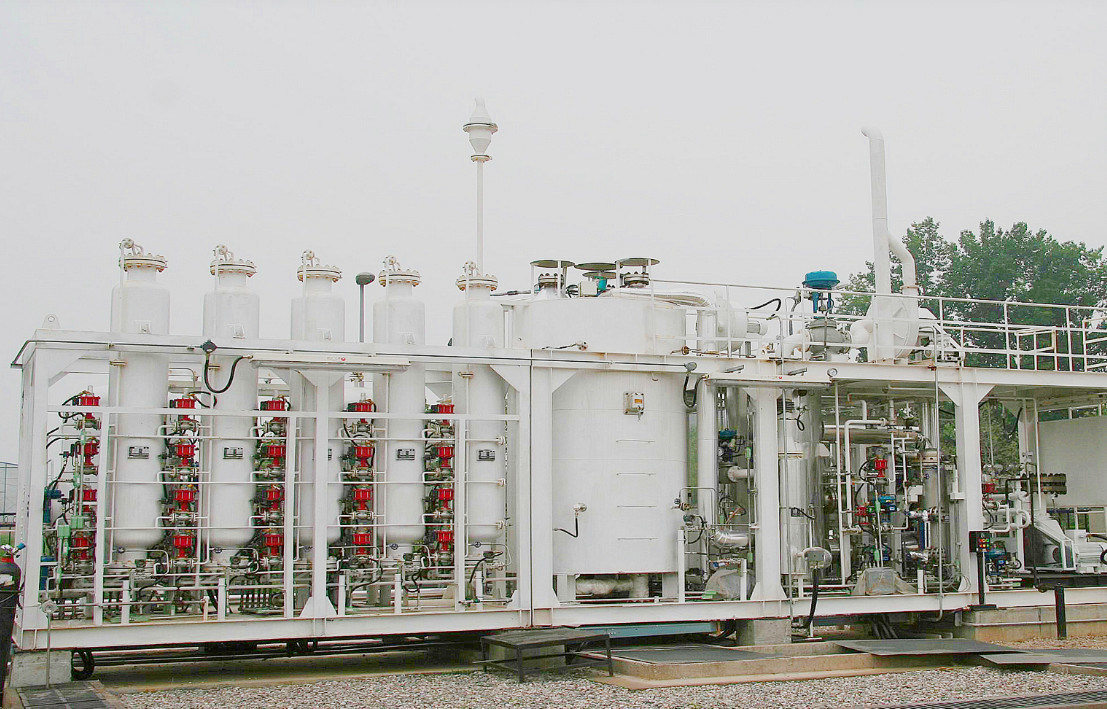

เครื่องกำเนิดก๊าซไฮโดรเจนระบบอัตโนมัติระดับสูงโดย SMR Compact Footprint

เครื่องกำเนิดไฮโดรเจนก๊าซธรรมชาติระบบอัตโนมัติสูงโดย SMR Compact Footprint

ทั่วไป

ใช้ระบบจ่ายเมทานอลที่มีอยู่ เครือข่ายท่อส่งก๊าซธรรมชาติ สถานีเติมเชื้อเพลิง CNG และ LNG และสิ่งอำนวยความสะดวกอื่น ๆ เพื่อสร้างหรือขยายหรือสร้างสถานีผลิตและเติมเชื้อเพลิงไฮโดรเจนแบบครบวงจรใหม่บนพื้นฐานของสถานีที่มีอยู่ด้วยการผลิตไฮโดรเจนและการเติมไฮโดรเจนในสถานี การเชื่อมโยงการขนส่งไฮโดรเจนจึงลดลง และต้นทุนการผลิต การจัดเก็บ และการขนส่งไฮโดรเจนจะลดลงเทคโนโลยีนี้สามารถลดราคาไฮโดรเจน ณ จุดขาย และต้นทุนเชื้อเพลิงสำหรับรถยนต์ที่ใช้เชื้อเพลิงไฮโดรเจนก็เทียบได้กับรถยนต์ที่ใช้น้ำมันแต่เป็นมิตรต่อสิ่งแวดล้อมมากขึ้นและสอดคล้องกับเทรนด์พลังงานในอนาคต

คุณสมบัติทางเทคนิค

1. ระบบอัตโนมัติระดับสูงช่วยลดภาระงานของผู้ปฏิบัติงาน
2. ก๊าซวัตถุดิบและก๊าซเชื้อเพลิงใช้ก๊าซธรรมชาติที่มีระดับความดันต่างกัน ซึ่งสามารถประหยัดพลังงานและลดการใช้อย่างมีประสิทธิภาพ
3. ความยืดหยุ่นในการทำงานของหน่วยผลิตไฮโดรเจนนั้นมีขนาดใหญ่ และไม่มีถังเก็บไฮโดรเจนความจุขนาดใหญ่ ดังนั้นหน่วยผลิตไฮโดรเจนจึงสามารถทำงานได้อย่างต่อเนื่อง
4. อุปกรณ์การผลิตและการบีบอัดไฮโดรเจนแบบติดลื่นไถลใช้พื้นที่ขนาดเล็ก
5. ถังความดันสูงใช้ในการกักเก็บไฮโดรเจน ซึ่งสมบูรณ์ ปลอดภัย และเชื่อถือได้
6. การชาร์จไฮโดรเจนแรงดันสูงเป็นขั้นตอน อัตราการใช้ความจุสูงของอุปกรณ์จัดเก็บก๊าซ
7. การเลือกสถานที่ของสถานีบริการเชื้อเพลิงไฮโดรเจนสามารถใช้สถานีบริการเชื้อเพลิงก๊าซธรรมชาติที่มีอยู่ซึ่งง่ายต่อการส่งเสริม

กระบวนการทางเทคนิค

การใช้ก๊าซธรรมชาติเป็นวัตถุดิบ ไฮโดรเจนที่มีความบริสุทธิ์สูงผลิตโดยการปฏิรูปด้วยไอน้ำ (SMR) + การเปลี่ยนรูป + การดูดซับด้วยแรงดันแกว่ง (PSA)ไฮโดรเจนที่เตรียมไว้จะถูกบีบอัดให้มีแรงดันถึง 20MPa โดยคอมเพรสเซอร์ และเข้าสู่กลุ่มกระบอกสูบกักเก็บไฮโดรเจน 20MPaไฮโดรเจนในกลุ่มขวดกักเก็บไฮโดรเจนขนาด 20 เมกะปาสคาลสามารถขนส่งด้วยรถพ่วง หรือสามารถอัดแรงดันอย่างต่อเนื่องจนถึงระดับ 45 เมกะปาสคาลหรือ 90 เมกะปาสคาลก่อนจะเข้าสู่ขวดกักเก็บไฮโดรเจนขนาด 45 เมกะปาสคาลหรือ 90 เมกะปาสคาลไฮโดรเจนถูกขายให้กับรถยนต์เซลล์เชื้อเพลิงผ่านเครื่องเติมไฮโดรเจน

ข้อมูลจำเพาะ

• ปริมาณไฮโดรเจนที่กำหนด: 50 Nm3/h
• ความบริสุทธิ์ของไฮโดรเจน: โดยทั่วไป 99.99 vol.%;ปรับความบริสุทธิ์ให้สูงขึ้น
• ความดันที่ BL: 0.8 ~ 1.4 MPa
• ปริมาณการใช้ก๊าซธรรมชาติ: 0.45 Nm3/Nm3-H2
• ขนาดบรรจุภัณฑ์: 6.0 x 2.3 x 3.5
