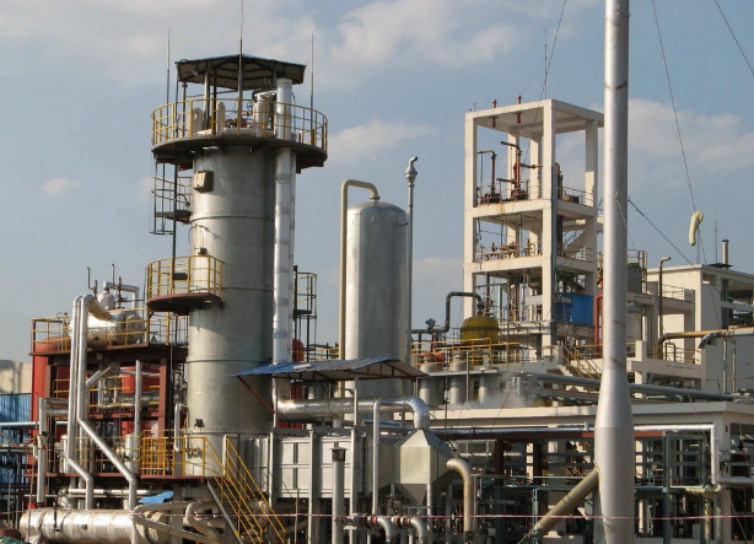

เครื่องกำเนิดไฮโดรเจนอุตสาหกรรมขนาดกลางพลังงานไฮโดรเจนโดย SMR 600 Nm3/H - 3000 Nm3/H

คุณสมบัติ

• เทคโนโลยีการผลิตนั้นสมบูรณ์และการดำเนินการนั้นปลอดภัยและเชื่อถือได้
• มีการควบคุมการปฏิบัติงานที่ปลอดภัยและใช้งานได้จริงโดยอัตโนมัติ
• ต้นทุนการดำเนินงานต่ำและระยะเวลาคืนทุนสั้น
• ก๊าซไอเสีย PSA จะถูกนำกลับมาใช้ใหม่เป็นเชื้อเพลิง ซึ่งช่วยลดการใช้เชื้อเพลิงและการปล่อยไอเสีย
• ลื่นไถลสำเร็จรูป
• รีฟอร์มเมอร์ทรงกระบอกแบบใช้ไฟบนสำเร็จรูปช่วยประหยัดงานติดตั้งที่ไซต์งานได้มาก​

แผนผังกระบวนการ

คำอธิบายกระบวนการ

ก๊าซซัลเฟอร์ไรซ์ผสมกับไอน้ำในสัดส่วนที่แน่นอนของผสมจะไหลผ่านท่อรีฟอร์มเมอร์ซึ่งจะถูกแปลงโดยมีตัวเร่งปฏิกิริยาเป็นก๊าซสังเคราะห์ซึ่งประกอบด้วยไฮโดรเจน คาร์บอนมอนอกไซด์ คาร์บอนไดออกไซด์ มีเทนและไอน้ำที่ไม่ได้ทำปฏิกิริยา

ระบบแลกเปลี่ยนความร้อนถูกใช้เป็นตัวประหยัด ในขณะที่อินเวอร์เตอร์ถูกนำมาใช้เพื่อเปลี่ยนคาร์บอนผสมเดี่ยวให้เป็นไฮโดรเจนและคาร์บอนไดออกไซด์เพิ่มเติมก๊าซที่เกิดขึ้นจะถูกส่งไปยังหน่วย PSA ซึ่งแยกไฮโดรเจนออกจากก๊าซอื่นๆPSA off-gas จะถูกกู้คืนเป็นเชื้อเพลิง

สูตรปฏิกิริยา

1. ช₄+H₂O →3H₂+CO - Q
2. CO+เอช₂O → H₂+CO₂+ถาม

ประสิทธิภาพ
