ชื่อ: | หน่วย PSA ไฮโดรเจนความปลอดภัย | ระบบอัตโนมัติ: | สูง |
---|---|---|---|
กระบวนการ: | การกำหนดค่าอย่างง่าย | คุณสมบัติ: | ประสิทธิภาพสูง\อัตโนมัติ\ทนทาน\สภาพอากาศ |
ความจุ: | 5,000~100,000 Nm3/h | เทคโนโลยี: | การสลายตัวของ PSA |
แสงสูง: | Safety Hydrogen PSA Unit,หน่วยดูดซับแรงดัน decarburization,หน่วยดูดซับแรงดันสวิงที่ทนต่อสภาพอากาศ |
หน่วยความปลอดภัยไฮโดรเจน PSA, ระบบดูดซับแรงดันสวิง Decarbonization โดย PSA
ลักษณะ หลักการของกระบวนการ และการไหลของกระบวนการของเทคโนโลยีการแยกคาร์บอนออกจาก PSA โดยพื้นฐานแล้วจะเหมือนกับของ PSA ในการทำให้ไฮโดรเจนบริสุทธิ์ความแตกต่างอยู่ที่ว่าก๊าซดิบของ PSA เป็นส่วนผสมที่อุดมไปด้วย CO2 และก๊าซของผลิตภัณฑ์สามารถเป็น H2, N2 และ CO
คุณสมบัติ
เทคโนโลยีการผลิตมีความสมบูรณ์และการดำเนินงานมีความน่าเชื่อถือ
การไหลของกระบวนการนั้นเรียบง่ายและใช้งานง่ายพร้อมกับการดำเนินการที่รวดเร็วสำหรับทั้งการเริ่มต้นและปิดเครื่อง
ระบบอัตโนมัติอยู่ในระดับสูง และการทำงานและการควบคุมนั้นเรียบง่ายและเชื่อถือได้
การทำงานมีความเสถียร ปลอดภัย และเชื่อถือได้
การยึดครองที่ดินและการลงทุนน้อยลงสามารถกู้คืนได้ในเวลาอันสั้น
คุ้มค่าในการดำเนินงานและการผลิต
กู้คืน CO2 ที่มีความเข้มข้นสูง >90%
หลักการกระบวนการ
Decarburization ใช้คุณสมบัติของตัวดูดซับที่คัดเลือกดูดซับคาร์บอนไดออกไซด์จากส่วนผสมของก๊าซภายใต้แรงกดดันเพื่อแยกคาร์บอนไดออกไซด์ออกจากส่วนประกอบอื่นๆ ของก๊าซ
ในขณะเดียวกัน ตัวดูดซับจะปล่อยก๊าซคาร์บอนไดออกไซด์ที่ดูดซับไว้ภายใต้สภาวะลดแรงดัน เพื่อให้ตัวดูดซับสามารถดึงความสามารถในการดูดซับกลับคืนมาได้ขั้นตอนการทำงานหนึ่งหรือสองขั้นตอนถูกนำมาใช้ตามความต้องการที่แตกต่างกันของลูกค้าสำหรับเนื้อหาของคาร์บอนไดออกไซด์เป็นผลิตภัณฑ์ เพื่อให้แน่ใจว่าได้ผลผลิตของส่วนประกอบที่ถูกต้องและดัชนีที่มีเสถียรภาพ
คำอธิบายกระบวนการ

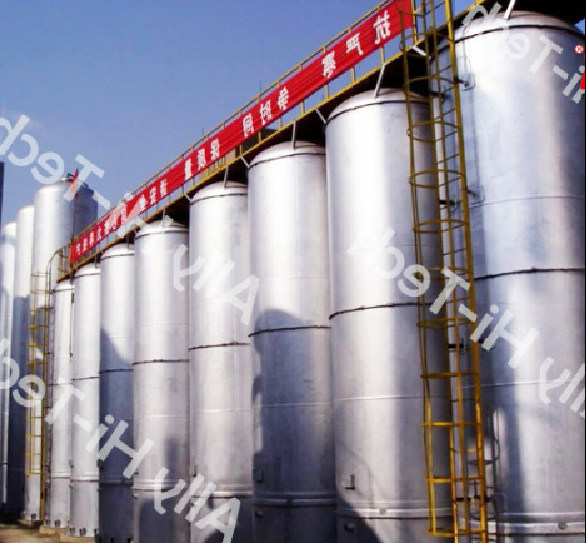

ก๊าซฟีดที่อุดมด้วย CO2 จะถูกปรับสภาพก่อนแล้วจึงเข้าสู่ระบบ PSA จากด้านล่างของหอดูดซับก๊าซบริสุทธิ์ (H2, N2, CO) ได้มาจากยอดหอคอยจากด้านล่างของหอคอย เราได้รับก๊าซที่ดูดซับ (เนื้อหาหลักคือ CO2) เพื่อนำ CO2 กลับมาใช้ใหม่หรือปล่อยสู่ชั้นบรรยากาศ
ประสิทธิภาพ
ความจุ: 5,000~100,000 Nm3/ชม
คาร์บอนไดออกไซด์คงเหลือ : ≤ 0.2%(v/v)
แรงดัน : 0.3~3.6MPa(G)
การกู้คืนไฮโดรเจน: ≥98% (v/v)
การกู้คืนไนโตรเจน: ≥90% (v/v)
การกู้คืน CO: ≥92%(v/v)
แอปพลิเคชัน
การกำจัด CO2 และการทำให้บริสุทธิ์จากก๊าซน้ำและก๊าซกึ่งน้ำ
การกำจัด CO2 และการทำให้บริสุทธิ์จากแก๊สกะ
การกำจัด CO2 และการทำให้บริสุทธิ์จากก๊าซไพโรไลซิสของการแตกร้าวของเมทานอล
การกำจัด CO2 หรือความเข้มข้นจากแหล่งอื่นของ CO2 – ก๊าซที่อุดมไปด้วย
