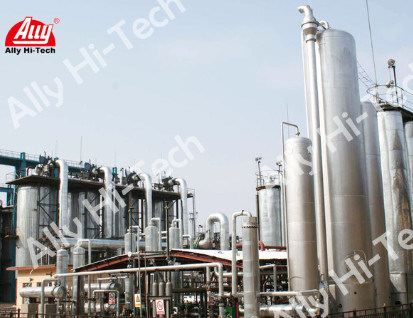

500 Nm3/H ถึง 50,000 Nm3/H PSA Hydrogen Plant Hydrogen Recovery Unit

โรงไฟฟ้าไฮโดรเจน PSA ที่มีประสิทธิภาพสูง หน่วยกู้คืนไฮโดรเจนจากเตาอบโค้ก

ทั่วไป

ในกระบวนการผลิตถ่านโค้ก การผลิตเหล็กและการผลิตเหล็กกล้า ผู้ประกอบการเหล็กและเหล็กกล้าผลิตก๊าซธรรมชาติจำนวนมาก ซึ่ง H2 มีปริมาณสูง ซึ่งเป็นเชื้อเพลิงที่ใช้กันทั่วไปและเป็นแหล่งพลังงานสำรองที่สำคัญการใช้ก๊าซผลพลอยได้ของผู้ประกอบการเหล็กและเหล็กกล้าอย่างเต็มที่ไม่เพียงแต่สามารถประหยัดเชื้อเพลิงได้มากเท่านั้น แต่ยังดึงเชื้อเพลิงสะอาดออกจากก๊าซ กำจัดการปล่อยก๊าซจำนวนมาก และปรับปรุงและปกป้องสิ่งแวดล้อมอย่างมากไฮโดรเจนของผลิตภัณฑ์ที่มีความบริสุทธิ์ 99.9-99.999% สามารถรับได้โดยเทคโนโลยีการดูดซับสวิงแรงดันที่โตเต็มที่

คุณสมบัติ

• ขนาดใหญ่และการทำให้บริสุทธิ์สูง

• ผลิตภัณฑ์มีความบริสุทธิ์ของไฮโดรเจนสูง

• เทคโนโลยีชั้นนำ

คำอธิบายกระบวนการ

ก๊าซในเตาอบโค้กนั้นได้มาจากการขจัดน้ำมันดิน, เดแนฟทาลีน, การกำจัดก๊าซซัลเฟอร์ไดออกไซด์ด้วยความดันบรรยากาศ และการทำให้เป็นก๊าซซัลเฟตแบบละเอียดเพื่อให้ได้ก๊าซที่ละเอียดก๊าซบริสุทธิ์สามารถหาได้จากการบีบอัด การปรับสภาพ การดูดซับแรงดันสวิง และการทำให้แห้งด้วยดีออกซิเดชันเพื่อให้ได้ไฮโดรเจนที่มีความบริสุทธิ์สูง

เทคโนโลยีประกอบด้วยสามหน่วยหลักและชุดค่าผสม คือ TSA, PSA, การทำแห้งด้วยดีออกซิเดชัน โดยที่หลักกระบวนการของ PSA จะเหมือนกับศิลปวิทยาก่อนหน้านี้

TSA เป็นเทคโนโลยีการดูดซับอุณหภูมิ-อุณหภูมิตามกราฟแสดงประสิทธิภาพของ TSA ก๊าซผสมที่มีหลายองค์ประกอบจะถูกแยกออกภายใต้แรงกดดันในการทำงาน การดูดซับที่อุณหภูมิปกติ และการวิเคราะห์ที่อุณหภูมิสูงเพื่อให้ผลิตภัณฑ์เป้าหมายเป็นก๊าซและสิ่งเจือปน

ในเทคโนโลยีการอบแห้งด้วยดีออกซิเดชัน ภายใต้การกระทำของตัวเร่งปฏิกิริยา ออกซิเจน และไฮโดรเจนในไฮโดรเจนดิบจะทำปฏิกิริยากับน้ำเพื่อกำจัดออกซิเจนในไฮโดรเจนที่หยาบจากนั้นน้ำที่สร้างขึ้นจะถูกระบายความร้อนด้วยเครื่องทำความเย็นและนำออกโดยระบบการทำให้แห้งของ TSA เพื่อให้บรรลุวัตถุประสงค์ในการทำให้ไฮโดรเจนบริสุทธิ์

ประสิทธิภาพ

• ความจุ COG: 1,000~100,000 Nm³/ชม
• ปริมาณแนฟทาลีนในผลิตภัณฑ์: ≤ 20 มก./นิวตันเมตร³
• ปริมาณน้ำมันดินในผลิตภัณฑ์: ≤ 8 mg/Nm³
• ปริมาณกำมะถันในผลิตภัณฑ์: ≤ 10 mg/Nm³
• ความบริสุทธิ์ของไฮโดรเจน: 98%~99.999% (v/v)
• ความดัน: 0.5 ~ 3 .0 MPa (G)
• ความจุไฮโดรเจน: 500~50,000 Nm³/ชม
