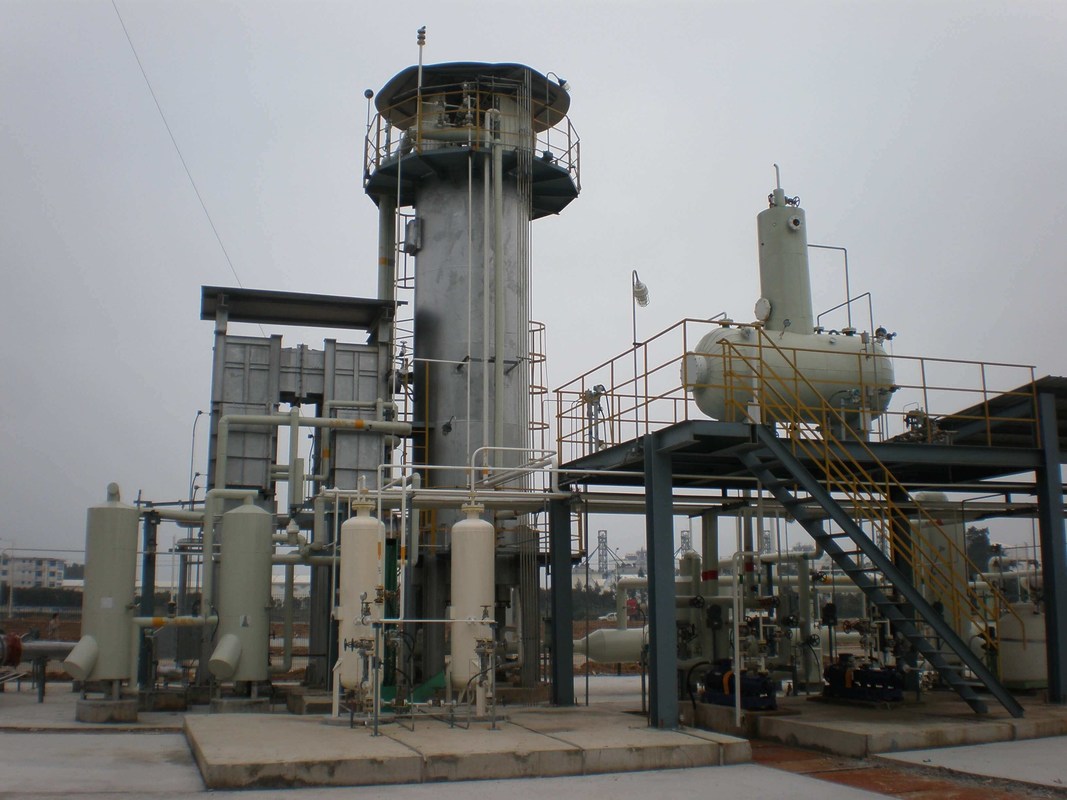

ทนทานกับเครื่องกำเนิดไฮโดรเจนไซต์โรงงานผลิตไฮโดรเจนสำหรับการกระจายไฮโดรเจน

Ally Hi-Tech ได้ปรับปรุงกระบวนการ SMR โดยรวมการปฏิรูประบบการแลกเปลี่ยนความร้อน (HEN) และระบบการทำให้บริสุทธิ์เพื่อลดการลงทุนและการใช้ก๊าซธรรมชาติบนพื้นฐานของระบบการเตรียมก๊าซของกระบวนการสังเคราะห์แอมโมเนีย โดยทั่วไปแล้ว Ally Hi-Tech มีส่วนร่วมในการเพิ่มประสิทธิภาพของนักปฏิรูปและได้รับสิทธิบัตรมากกว่า 6 รายการในสาขานี้ Ally Hi-Tech จัดหาโซลูชั่นไฮโดรเจนที่มีความจุ 50 NCMH สำหรับการแข่งขันกีฬาโอลิมปิกปักกิ่งตามกระบวนการ SMR ที่เกี่ยวข้องกับ PSA ในปี 2008

คุณสมบัติ

• เทคโนโลยีการผลิตสำหรับผู้ใหญ่การทำงานที่ปลอดภัยและเชื่อถือได้

• การควบคุมการทำงานที่ปลอดภัยและการปฏิบัติด้วยระบบอัตโนมัติระดับสูง

• ต้นทุนการดำเนินงานต่ำและระยะเวลาคืนทุนสั้น

• ก๊าซนอกระบบของ PSA กลับคืนมาเป็นเชื้อเพลิงช่วยลดการสิ้นเปลืองเชื้อเพลิงและการปล่อยไอเสีย

• ลื่นไถลก่อนการผลิต

• หม้อต้มน้ำแบบหัวฉีดล่วงหน้าปรุงสำเร็จช่วยประหยัดงานติดตั้งนอกสถานที่ขนาดใหญ่

แผนผังกระบวนการ

คำอธิบายกระบวนการ

Desulphurization แก๊สผสมกับไอน้ำตามอัตราส่วนที่แน่นอน Mixutre ไหลผ่านท่อ Reformer ซึ่งมันจะเปลี่ยนเป็น syngas ซึ่งประกอบด้วยไฮโดรเจนและคาร์บอนมอนอกไซด์และคาร์บอนไดออกไซด์และมีเธนและไอน้ำที่ไม่มีปฏิกิริยาต่อกันเมื่อมีตัวเร่งปฏิกิริยา ระบบแลกเปลี่ยนความร้อนถูกใช้เป็นเครื่องประหยัดในขณะที่การเปลี่ยนกะจะถูกแนะนำเพื่อแปลงคาร์บอนโมโนให้เป็นไฮโดรเจนและคาร์บอนไดออกไซด์เพิ่มเติม ก๊าซที่เกิดขึ้นจะเข้าสู่หน่วย PSA โดยที่ไฮโดรเจนถูกแยกออกจากก๊าซอื่น ๆ ก๊าซนอกระบบของ PSA ถูกนำกลับมาใช้เป็นเชื้อเพลิง

ปฏิกิริยา

CH ₄ + H ₂ O → 3H ₂ + CO - Q

CO + H ₂ O → H ₂ + CO ₂ + Q

ประสิทธิภาพ

• ความจุไฮโดรเจน: 1,200 กก. / วัน ~ 6,000 กก. / วัน

• ความบริสุทธิ์ของไฮโดรเจน: 99.99% (v / v)

• ความดันไฮโดรเจน: 1.5 MPaG

• อุณหภูมิ: แวดล้อม
