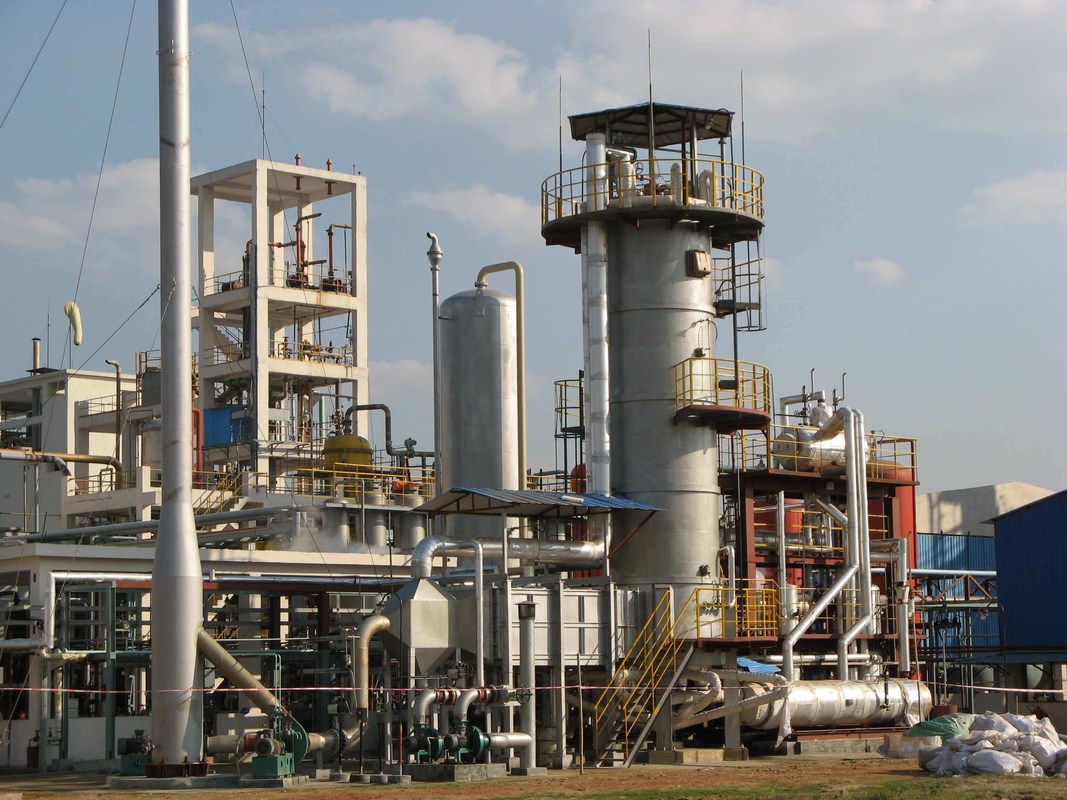

เครื่องกำเนิดไฮโดรเจนอุตสาหกรรมขนาดกลางโดย SMR 600 Nm3 / H - 3000 Nm3 / H

คุณสมบัติ

• เทคโนโลยีการผลิตผู้ใหญ่การดำเนินงานที่ปลอดภัยและเชื่อถือได้
• การควบคุมการทำงานที่ปลอดภัยและใช้งานได้จริงด้วยระบบอัตโนมัติระดับสูง
• ต้นทุนการดำเนินงานต่ำและระยะเวลาคืนทุนสั้น
• ก๊าซนอกระบบของ PSA กลับคืนมาเป็นเชื้อเพลิงช่วยลดการสิ้นเปลืองเชื้อเพลิงและการปล่อยไอเสีย
• ลื่นไถลก่อนการผลิต
• เครื่องปฏิรูปทรงกระบอกด้านบนทำขึ้นล่วงหน้าช่วยประหยัดงานติดตั้งนอกสถานที่ขนาดใหญ่

แผนผังกระบวนการ

คำอธิบายกระบวนการ

Desulphurization แก๊สผสมกับไอน้ำตามอัตราส่วนที่แน่นอน Mixutre ไหลผ่านท่อ Reformer ซึ่งมันจะเปลี่ยนเป็น syngas ซึ่งประกอบด้วยไฮโดรเจนและคาร์บอนมอนอกไซด์และคาร์บอนไดออกไซด์และมีเธนและไอน้ำที่ไม่ทำปฏิกิริยาในที่ที่มีตัวเร่งปฏิกิริยา

ระบบแลกเปลี่ยนความร้อนถูกใช้เป็นเครื่องประหยัดในขณะที่ระบบเปลี่ยนเครื่องเปลี่ยนกะ (shift converter) ถูกนำมาใช้เพื่อแปลงคาร์บอนโมโนให้เป็นไฮโดรเจนและคาร์บอนไดออกไซด์เสริม ก๊าซที่เกิดขึ้นจะเข้าสู่หน่วย PSA โดยที่ไฮโดรเจนถูกแยกออกจากก๊าซอื่น ๆ ก๊าซนอกระบบของ PSA ถูกนำกลับมาใช้เป็นเชื้อเพลิง

สูตรปฏิกิริยา

1. CH ₄ + H ₂ O → 3H ₂ + CO - Q
2. CO + H ₂ O → H ₂ + CO ₂ + Q

ประสิทธิภาพ

• ความจุไฮโดรเจน: 600 ~ 3,000 Nm ³ / h

• ความบริสุทธิ์ของไฮโดรเจน: 99% ~ 99.999% (v / v)

• ความดันไฮโดรเจน: 1.3 ~ 3.0 MPa (G)

• อุณหภูมิ: แวดล้อม
