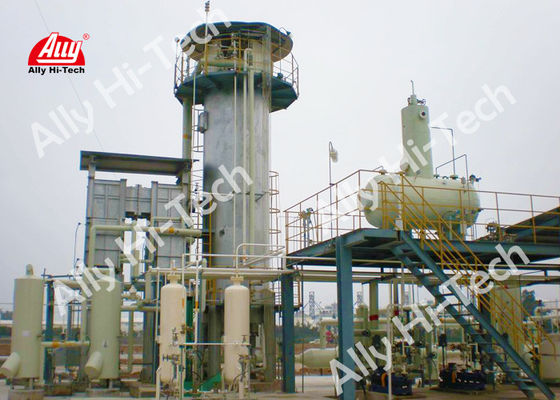

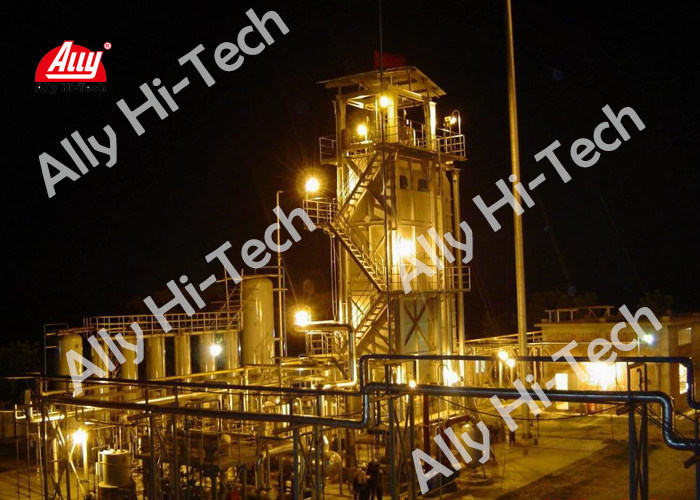

ระบบการทำให้บริสุทธิ์ด้วยไฮโดรเจนในไซต์งานดูแลรักษาง่าย

Ally Hi-Tech optimized the process of SMR, including the reformer, heat exchange network (HEN) and purification system, to reduce both capital investment and natural gas consumption, on the basis of the gas preparation system of the ammonia synthesis process. Ally Hi-Tech ปรับกระบวนการของ SMR ให้เหมาะสมรวมถึงผู้ปฏิรูปเครือข่ายแลกเปลี่ยนความร้อน (HEN) และระบบการทำให้บริสุทธิ์เพื่อลดการลงทุนทั้งสองและการใช้ก๊าซธรรมชาติบนพื้นฐานของระบบการเตรียมก๊าซของกระบวนการสังเคราะห์แอมโมเนีย Typically, Ally Hi-Tech has been engaged in the optimization of the reformer and granted more than 6 patents in this field. โดยทั่วไปแล้ว Ally Hi-Tech มีส่วนร่วมในการเพิ่มประสิทธิภาพของนักปฏิรูปและได้รับสิทธิบัตรมากกว่า 6 รายการในด้านนี้ Ally Hi-Tech provided the hydrogen solution with a capacity of 50 NCMH for the Beijing Olympics based on the SMR process associated with PSA in 2008. Ally Hi-Tech จัดหาโซลูชั่นไฮโดรเจนด้วยกำลังการผลิต 50 NCMH สำหรับการแข่งขันกีฬาโอลิมปิกปักกิ่งตามกระบวนการ SMR ที่เกี่ยวข้องกับ PSA ในปี 2008

คุณสมบัติ

• เทคโนโลยีการผลิตสำหรับผู้ใหญ่การทำงานที่ปลอดภัยและเชื่อถือได้

• การควบคุมการทำงานที่ปลอดภัยและใช้งานได้จริงด้วยระบบอัตโนมัติระดับสูง

• ต้นทุนการดำเนินงานต่ำและระยะเวลาคืนทุนสั้น

• ก๊าซนอกระบบของ PSA ถูกนำกลับมาใช้ใหม่เป็นเชื้อเพลิงช่วยลดการสิ้นเปลืองเชื้อเพลิงและการปล่อยไอเสีย

แผนผังกระบวนการ

คำอธิบายกระบวนการ

Desulphurization gas is mixed with steam as per a certain ratio. Desulphurization แก๊สผสมกับไอน้ำตามอัตราส่วนที่แน่นอน The mixture flows through the Reformer Tubes, where it converts into a syngas consisting of hydrogen and carbon monoxide and carbon dioxide and unreacted methane and steam in the presence of a catalyst. ส่วนผสมจะไหลผ่านท่อรีฟอร์มเมอร์ซึ่งมันจะเปลี่ยนเป็นซินกาสซึ่งประกอบด้วยไฮโดรเจนและคาร์บอนมอนอกไซด์และคาร์บอนไดออกไซด์และมีเธนและไอน้ำที่ไม่มีปฏิกิริยาและไอน้ำต่อหน้าตัวเร่งปฏิกิริยา A heat exchange system is used as an economizer, while a shift converter is introduced to convert carbon monoxide into extra hydrogen and carbon dioxide. ระบบแลกเปลี่ยนความร้อนถูกใช้เป็นเครื่องประหยัดในขณะที่ระบบเปลี่ยนเครื่องเปลี่ยนกะจะแนะนำให้เปลี่ยนคาร์บอนมอนอกไซด์เป็นไฮโดรเจนและคาร์บอนไดออกไซด์เพิ่มเติม The resulting gas enters into a PSA unit, where the hydrogen is separated from the other gases. ก๊าซที่เกิดขึ้นจะเข้าสู่หน่วย PSA โดยที่ไฮโดรเจนถูกแยกออกจากก๊าซอื่น ๆ The off-gas of PSA is recovered as fuel. ก๊าซนอกระบบของ PSA ถูกนำกลับมาใช้เป็นเชื้อเพลิง

ปฏิกิริยา

CH₄+ H₂O → 3H²+ CO - Q

CO + H₂O → H²+ CO₂+ Q

ประสิทธิภาพ

• ความจุไฮโดรเจน: 200 ~ 50,000 Nm³/ ชั่วโมง

• ความบริสุทธิ์ของไฮโดรเจน: 99% ~ 99.999% (v / v)

• ความดันไฮโดรเจน: 1.3 ~ 3.0 MPa (G)

• อุณหภูมิ: แวดล้อม
